「完全屋外用イーブス32インチKIOSKコンプリート H323SLK」

※D-boardSTBを付属しております。

D-boardSTB（ローカルタイプ）詳細はこちら。

設置例イメージ1

タリーズコーヒー隅田公園テラス店様。 隅田川沿いで向かいにスカイツリーがあり、ほぼ1日中日光が当たる 過酷なロケーションです。

※イメージ画像1はイーブス46簡易屋外モデルとなります。

設置例 2 三重県の飲食店様（イーブス46kioskコンプリート例）

直射日光にあたる、軒もないロケーション。

若干の段差があるロケーションでしたら、ストッパー付なので対応 は可能ですが、
アジャスターではありません。
大型で重量があるアイテムのため、地面の状況により 設置できない場合もございます。平らな場所に設置下さい。

設置例 3 　広島県アウトレット商業施設様（バス停サイネージ実機事例）

バス停時刻表表示としてご使用いただいております。 ロケーションは、屋外での常設設置です。

ネットワークタイプCMSにて運用されております。 リアルタイム待ち時間や時刻表などの情報を配信し、
年齢を問わず 見やすくてわかりやすいコンテンツ内容でした。

イーブス32インチKIOSKコンプリート H323SLK概要

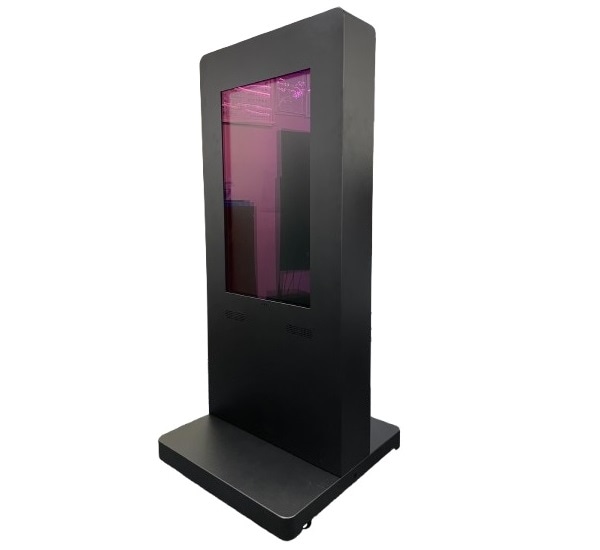

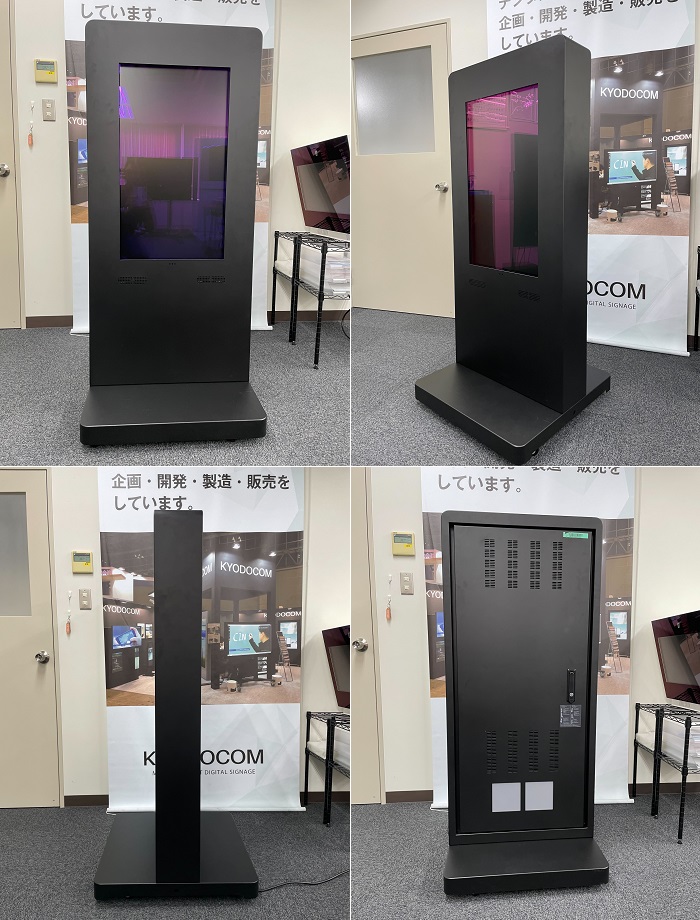

外観について

前面液晶部分は、ARコーティング8mm強化ガラス仕様。 周りの映り込みを軽減、割れに強いです。
上部角及び台座角部分もＲ仕上げのデザインです。 筐体はブラック5分ツヤエンボス仕上げ。

※塩害対策品ではないので、海の近くでの使用はお控え下さい。早期に筐体が劣化する恐れがございます。

詳細図面ついて

台座裏の真ん中からAC電源ケーブルが出ます。筐体より1mくらいしか長さがありませんので
延長コードをご用意もしくは 筐体内部で結線していただいく必要がございます。

外部からLANケーブル等を入れる場合は、台座裏にケーブル穴が ありますので
そちらからケーブルを引いて下さい。

スペック 型番：H323SLK

通販サイトアルノカ運営会社の株式会社協同コムはデジタルサイネージ コンソーシアム会員です。








デジタルサイネージ 屋外イーブス32KIOSKコンプリートもっと詳細を知りたい方は、下記ページ詳細内容をご確認下さい。

不明点やご質問等ございましたら、TOPページ上のお問合せ ボタンよりご連絡いただけますとありがたいです。

イーブス32インチKIOSKコンプリート H323SLK詳細について

筐体正面機能について

黄色ライン：リモコン受光部、電源ランプ、照度センサー。
※この部分はシート等で覆わないで下さい。リモコンやセンサーが 反応しなくなります。

赤ライン　：正面左右にスピーカー10W+10W搭載されております。

水色ライン：フラットな面は約W625×H395となります。シート貼りやプレート作成の際参考にして下さい。

台座部分について

角R仕上げになっております。 キャスターが4つ。キャスターとは別体でストッパーが付いています。
アジャスターではないため、平坦な場所での設置をして下さい。
重量があるため傾斜や凸凹のある場所での設置は行わないようお願いします。
また長距離の移動を繰り返し行えるスペックではありませんのでご了承下さい。

※重量は70kg以上になります。移動される場合はお二人でお願いいたします。
設置場所が決まったらストッパーを止めて固定してください。

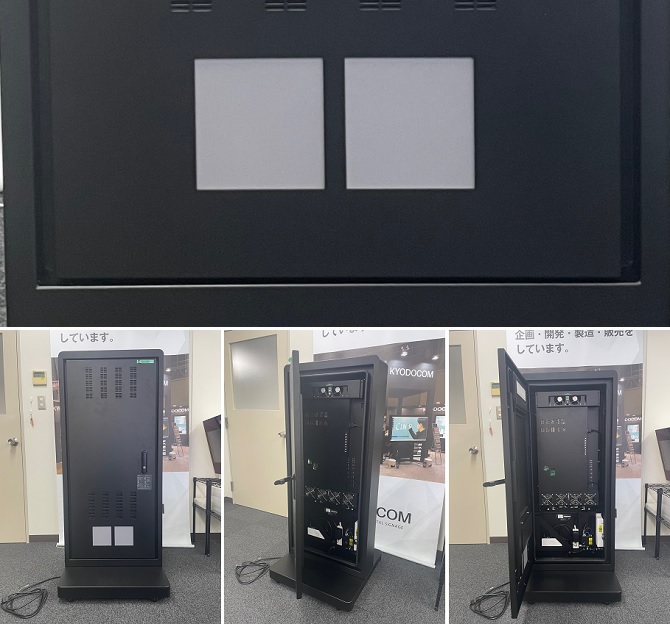

背面メンテナンス扉について

片側左開き扉となります。ＫＥＹ付です。 雨が降っている場合は屋外で扉を開けないでください。

ネットワーク（Wifi利用）用に、背面メンテナンス扉の一部をアクリル板 （内部STB設置部分らへんです）
にして筐体内部STBからWifi接続しやすく設計。
※設置場所により電波状況が異なりますので、現地での通信状況は 要確認ください。

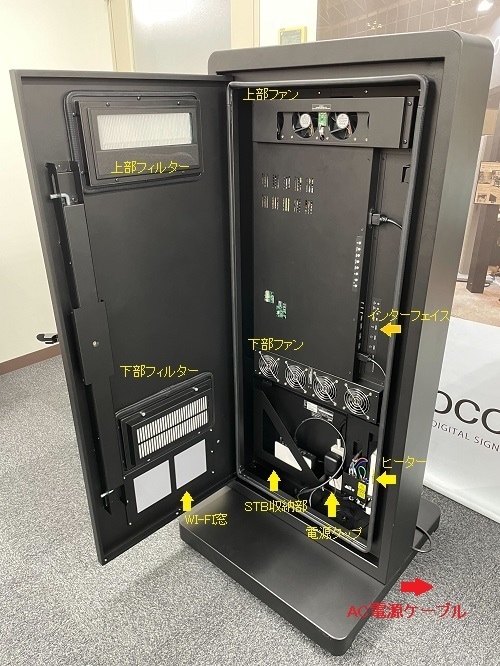

筐体内部について

メンテナンス扉を開けると、メッシュカバーがかかっています。
カバー内はボードや配線等がありますので基本的には開けないでください。

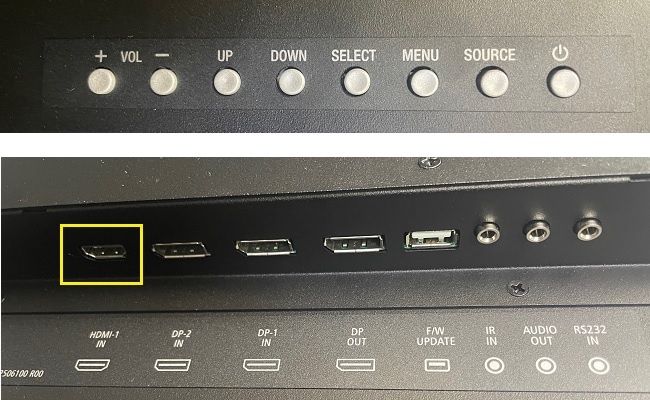

OSDボタン部分

通常使うことはありませんが、入力切替や音量画面 調整等で使用する場合もございます。
通常は付属リモコンでOSD調整（音量や入力切替など）をおこないます。
黄色枠は、通常入力で使うHDMI-1-INとなります。

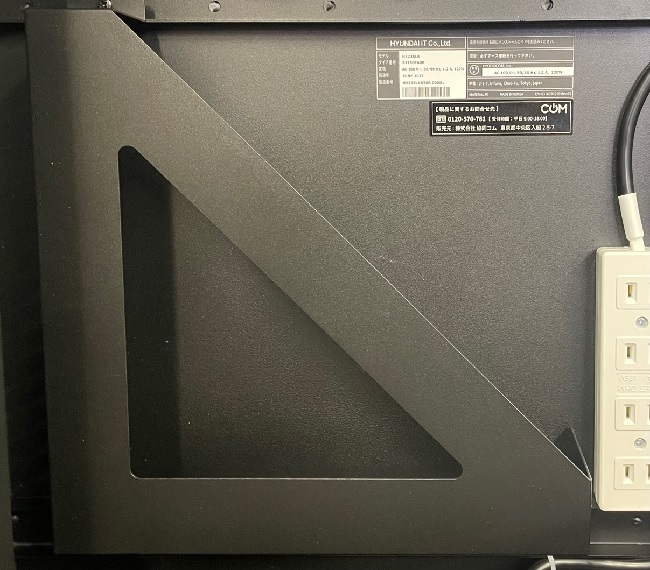

STB収納部分

STB収納のためのスペース。蓋などはないスチールケースです。 サイズはW270×H275×D65mm。
>※ご使用になるSTB機材大きさのご確認をお願いします。

※厚さがこれ以上(ケースサイズ以上）になる場合メンテナンス扉を閉じることができなくなります。

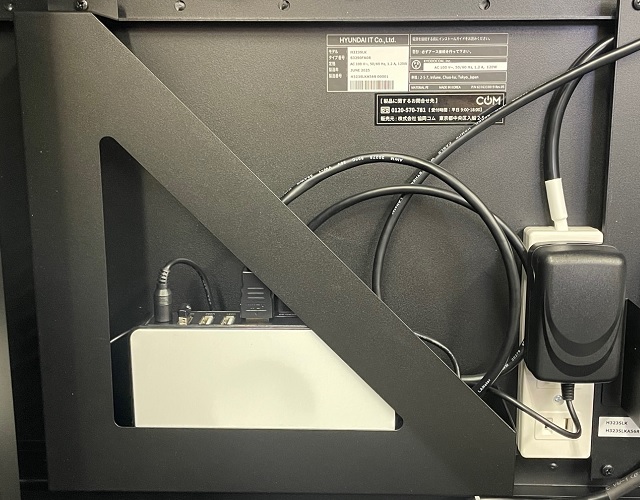

STB収納例

通常使用の場合、HDMI-1-INにHDMIケーブルを挿します。

STB配線接続例

dsmartSTBの場合。

※内部のＳＴＢ操作でリモコンを使用する場合、背面メンテ扉を開けてリモコン操作を 行う必要がございますのでご了承下さい。

照度センサー機能について

照度センサーがついているので暗い場所では自動で明るさが若干暗くなり、
明るい場所では自動で明るくなります。 （OSD設定内で照度を自動に設定する必要があります）

完全屋外用のイーブス32インチKIOSKコンプリートは、通行人の目を惹きつけます。

これにより、集客力が大幅にアップします。

当商品は、完全屋外対応で、さまざまな天候条件にも耐えられる堅牢性を誇ります。防水・防塵性能が確保されているため、

安心して外に設置することができます。特に飲食店や小売業などの屋外でのプロモーション活動には最適です。

お店の魅力を最大限に引き出し、新たな顧客層を開拓できるチャンスです。

キャスター付きで移動も可能。イベントや季節によって展示場所を変えることが簡単にでき、活用の幅が広がります。

設置や移動はスムーズで、手間いらずです。ビジネスのニーズに合わせてフレキシブルにご利用いただけます。
