屋内パッケージ > デジタルサイネージ 電子看板 D-SMART 55型スタンド式 高輝度700cd 屋内用

< 前の商品_次の商品>


デジタルサイネージ 電子看板 D-SMART 55型スタンド式 高輝度700cd 屋内用


標準価格
販売価格 円(税抜)
税込価格
注文数量[+][-]
選択送料


  • 送料無料合計額3万円以上で送料無料

  • QA





D-smart(ディースマート)スタンド式 55型 700cdタイプ



●「お客様の声から生まれた」アルノカオリジナルデジタルサイネージ。

● Dsmart43STスタンドタイプの55型バージョンです。

● 55インチ・ハイグレード700カンデラ業務用モニターを採用し
  屋内でも十分明るくハッキリみえるタイプです。


● STB搭載で簡単スタート(モニターとは別体です)。

● エントリーモデルとしては最適なモデル・シンプルな機能性

● タテ・ヨコにもモニター設置が可能です




:モニター+STB+スタンド+ケーブル類+USBメモリ付属の
   オリジナルパッケージ商品です。



※送料が別途かかります。ご購入時にオプションボタンで納品先地域の
 選択をお願いいたします。
配送費が表示されます。
 誠に申し訳ございませんが離島・沖縄地域への配送は不可となります
 のでご了承下さい。






D-SMART STの操作マニュアル



操作マニュアル1 操作マニュアル2 操作マニュアル3




























正面から:タテで設置した場合高さは約1800mmとなります。
     背面に人がたつとかくれるくらいのサイズ感です。
     広いスペースでのご使用向きかと思います。





:ヨコ設置の175cm男性とのサイズ感。かなり目線に近くインパクトがあります。





モニター輝度:モニターの輝度は高輝度700カンデラを使用しております。
       屋内としてはかなり高輝度で明るいです。
       はっきりと画像が見える明るさ。





側面:55インチと大画面モニター仕様のため安心感のあるつくりの
   スタンドを今回は採用いたしました。
   キャスターが付いていて女性の方でも移動が簡単。
   もちろんストッパー付きです。






背面:モニターからのケーブル2本はスタンド柱内を通して背面下のBOX内に
   あるSTBに接続します。






:配線のアップ画像





背面BOX1:STBと電源タップを入れます。
     モニター側からSTBへHDMIケーブルを接続。
     モニターとSTBの電源は付属されているタップに接続。
     BOXからは電源タップのコンセントケーブルが1本
     外へでます。USBスティックをSTBにセットする。
     配線作業はこれだけです。
     電源コンセントをいれれば自動起動します。

背面BOX2:上部はモニターからの電源ケーブルとHDMIケーブル。
     下部BOXはセキュリティ対策として鍵が標準装備。
      操作時にはリモコンを使いますが、空気穴があるので
     BOXを開けなくてもリモコンの操作は可能です。
     ただしUSBメモリスティック交換等には開ける必要があります。






モニター横設置例:モニターはタテ/ヨコ設置が可能。
         動画メインで使用されるお客様向けです。





モニター横設置背面:タテ設置とヨコ設置ではケーブルの取り回しが違います。

         :ヨコ設置の場合付属ケーブルではギリギリの長さとなります。
          2m以上のHDMIケーブルをお買い求めいただければと
          思います。





モニター単体画像:スチールフレームの55インチ業務用モニターです。
         輝度は高輝度700カンデラとなります。





モニター単体背面:背面はフラットな形状となります。





モニター単体側面:凸凹がほとんどなくシンプルでスリムなモニターです。





モニターインターフェイス:こちらにHDMIケーブルとAC電源ケーブルを
             接続します。
             タテ設置の場合はインターフェイスは下になります。





スタンド単体:大型55インチを考慮して安定感のあるスタンドを使用しております。
       STB収納BOXは背面下に標準装備しております。
       組立完成品となりますので、スタンド組立の手間が省けます。






モニター取付:モニター取付時はスタンドにセットされているモニター側金具を
       モニターに取付、スタンドに引っ掛けるイメージで取付
       を行います。詳細は取付詳細をご覧下さい。

      ※組立作業は必ず2名以上でお願いします。2名でモニターを
       持ち上げで1名がスタンドを押さえて、
       モニターとスタンドの接続部分の指示確認を行うよう
       お願いいたします。
       そのあとは1名で配線接続作業は可能です。





STBについて


D-smart アンドロイドSTB(ローカルタイプ)

●「お客様の声から生まれた」アルノカオリジナルデジタルサイネージ。


● 簡単操作・わかりやすさが最大の特徴です。

● OSはアンドロイド。DsmartSTオリジナルアプリインストール済です。

● エントリーモデルとしては最適なモデル・シンプルな機能性。



ご購入前に是非他社商品とSTBの機能・設定について比較ください。


他社のモニター内臓USBプレーヤーやSTBの設定/操作感と
 DsmartSTBを是非比較していただければと思います。

:特にモニター内臓USBプレーヤーに関しては、お客様より
 「設定機能がほぼない
、「取説を見ただけでイヤになる」、
  「担当者は理解しても他の担当に説明できない」などお話をいただきます。
  私もおすすめできるもの、ほしいものが現在ありません。







D-SMART STの操作マニュアル


操作マニュアル1 操作マニュアル2 操作マニュアル3
















※取扱説明書はDsmart43STと共通となりますのでご了承ください。(スタンド組立方法等不要な箇所がございます)



「主な機能と特徴について」


:お客様の声を元に、弊社が独自で開発した再生システムをインストール
 してあります。

:必要な機能を簡単に操作できるよう、分かりやすさを追求した
 再生システム。

:USBを差し込んで電源コンセントを入れればオートプレー再生します。

:静止画はもちろん動画再生も可能です。(静止画動画混在可)



※当機システムはネットワーク非対応となりますのでご了承下さい。


毎日のサイネージ運用操作について

:初期の配線組立・コンテンツ確認・再生ができていれば、
 普段の運用はリモコンのON/OFFのみです。

:アルバイトの方や、急に担当者様が不在の場合も運用が可能な
 システムです。


  ご指示内容例→電源コンセントを入れる(勝手にスライドショーがスタート。)
            閉店時は電源を抜く。




かんたんでわかりやすい設定画面

:設定はほぼ下記の画面でおこないます。(時計設定等以外)

:画像右スケジュール設定以外は付属のリモコンで設定します。

:スケジュール設定もリモコンで行えますが、マウス使用したほうが早いです。



※ONOFF設定機能は2017.9〜追加されます。



設定について ※詳細説明については上部操作マニュアルをご覧ください。



A.静止画のスライドの動きが6パターン選択できます。

B.静止画の表示時間(1〜120秒)の選択できます。
 ※動画はコンテンツの尺で再生します。デフォルトは「8秒」

C.USBメモリ内のコンテンツをSTBへコピーできます。
 コピー完了したら、USBメモリは抜きます。

D.サイネージのONOFF設定ができます。

 →朝8:00再生スタート〜15:00OFFなど。
  ただし主電源(コンセント)を抜いてしまうと再度設定必要。


E.USBメモリスティック内のコンテンツの表示時間設定ができます。

 →モーニング・ランチ・ディナーなど時間ごとにコンテンツを
  設定できます。


※D・E設定を使う場合、
時計設定作業が別途必要です。



E.スケジュール設定画面:右のコンテンツを1点づつ開始終了時刻を設定。



E.スケジュール設定内の開始・終了時刻アップ



STB外観について

:オリジナルサイネージアプリを搭載したandroid STBです。




:設定操作はリモコンを使います。

:コンテンツ作成時は設定などする必要はございません。

※時計設定やスケジュール設定はマウスが使用できますので
 マウスでの操作をおすすめしております。
 リモコンで操作よりマウスのほうが全然早いです。




:Dsmart43STスタンドタイプの配線例となります。





商品内容物について

:STB本体×1、専用リモコン×1、HDMIケーブル1.5m×1、専用アダプター×1、
 USBメモリスティック4GB×1、電源タップ3コ口3m×1

電源タップ3コ口3m×1付属(画像にはございませんが現セットには入ってます)





スペック

アンドロイドSTB (ローカルタイプ)
解像度 フルHD1080P
出力/メモリ HDMI出力/USBメモリ対応
対応ファイル
形式
静止画フォーマット:jpeg.
動画フォーマット :mp4.
※動画と静止画の混在可能です。
スライド表示
秒数設定
あり(1秒から120秒まで設定可能)
エフェクト機能 6タイプ(ノーマル/スライド/フェード他)
電源ONOFF機能 あり(開始時間と終了時間の設定)
※アプリのONOFFです。
スケジュール配信機能

あり(コンテンツの時間設定)

オートプレイ機能 電源コードをつなぐだけで自動起動しスライドショーが開始します。
サイズ W157mm×D87mm×H30mm
※操作は付属のリモコンで行います。

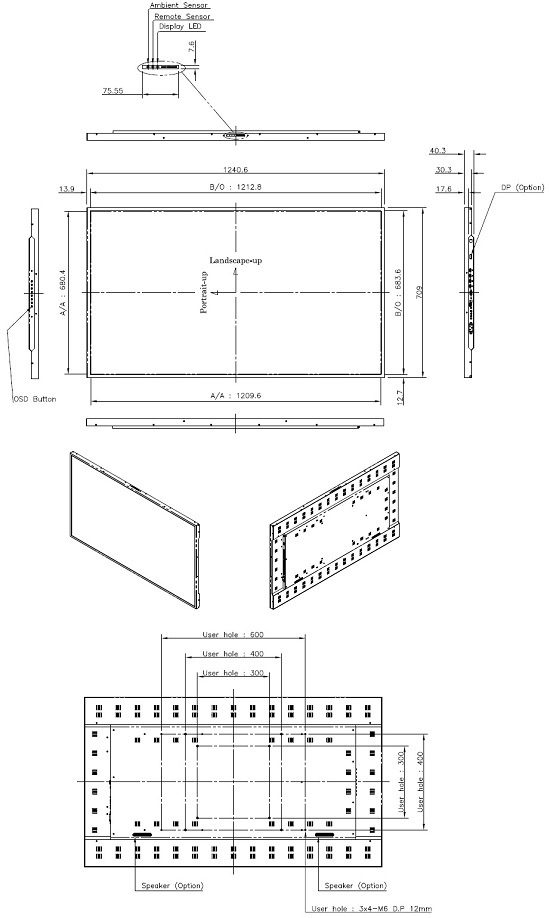

詳細図面について


モニター単体





スペック

※詳細リーフレットはこちら。

※図面ダウンロードはこちら。


ディスプレイ D55EMN

サイズ 55インチ(16:9)スピーカー10W×2内蔵
画面サイズ 1209.6×680.4mm
本体サイズ W1240.6×H709mm×D40.3mm
解像度 1920×1080(FHD)
輝度 700cd/m2
消費電力 185W
重量 29kg
VESA規格対応 300×300/400×400/600×400 (M6)
Input VGA(D-Sub),HDMI×3,PCAudio,IR,RS232C,USB(MMP)
Output HDMI,IR,RS232C,AudioLineOut,SPDIF
使用環境 温度0〜40℃ 湿度20〜80%
MediaPlayer




原産国
Movie:MPEG-2/MPEG-4
Photo:JPEG/PNG/BMP
Music:MP3


KOREA

※ディスプレイの保証期間は1年間です。(センドバック式)
 保証期間外は有償修理となります。




スタンド単体


STB
解像度 フルHD1080P
出力 HDMI出力
メモリ対応 USBメモリ対応
対応ファイル
形式
静止画フォーマット:jpeg.
動画フォーマット :mp4.
※動画と静止画の混在も可能です。
スライド表示
秒数設定
あり(1秒から120秒まで設定可能)
エフェクト機能 6タイプ(ノーマル/スライド/フェード他)
スライド配信
時間管理
なし
オートプレイ機能 電源コードをつなぐだけで自動起動しスライドショーが開始します。
サイズ W145mm×D84mm×H31mm
※操作は付属のリモコンで行います。



スタンド DSS55MB3  ※スタンドの詳細は
こちら。※図面はこちら
サイズ W650mm×H1317mm×D680mm
重量 43kg
素材 スチール/焼付塗装/STBBOX・鍵付き
カラー ブラック
※スタンドは組立完成品となります。


モニター+スタンド:モニタータテ・ヨコ設置時のサイズと重量
サイズ タテ設置 W709mm×H1816mm×D680mm
ヨコ設置 W1240.6mm×H1555mm×D680mm
重量 約73kg
スタンド スチール
カラー ブラック


納期目安は御入金確認後、1週間後の出荷予定となります。

モニターとスタンドは出荷元が別となります。別便での到着となります
のでご了承下さい。

梱包はモニター(STBケーブル類含む)とスタンドのダンボール形状で
計2梱包となります。

スタンド配送お届け時は梱包が大型のため、軒下渡しとなりますので
ご了承下さい。
